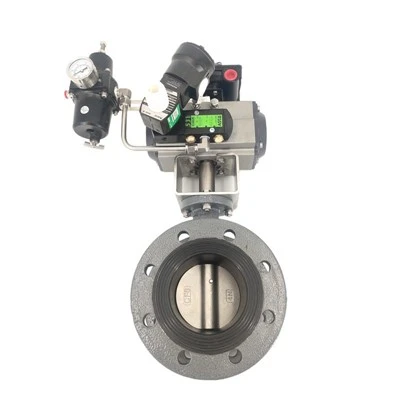

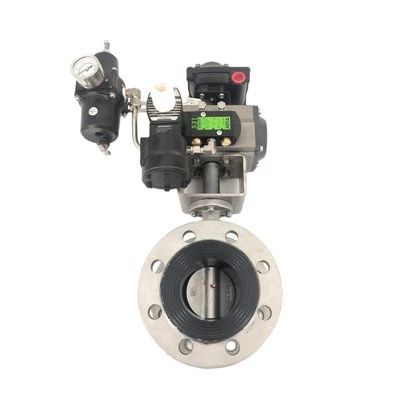

Пневматический клапан-бабочка
Что такое пневматический дроссельный клапан?
Пневматический дроссельный клапан — это тип клапана, который использует давление воздуха для управления потоком жидкости через трубу или трубку. Он состоит из диска или пластины, которая вращается вокруг центральной оси и контролирует количество жидкости, проходящей через клапан. Клапан обычно приводится в действие с помощью пневматического привода, который открывает или закрывает клапан в зависимости от изменения давления воздуха.
Преимущества пневматического дроссельного клапана
Быстрая и простая работа
Пневматические дроссельные заслонки можно быстро и легко открыть или закрыть простым поворотом ручки или нажатием кнопки. Это делает их идеальными для приложений, где быстрое время реагирования имеет решающее значение, например, в чрезвычайных ситуациях.
Низкие расходы
Пневматические дисковые затворы требуют меньшего количества деталей, чем большинство других типов клапанов, и требуют меньшего обслуживания и с меньшей вероятностью выходят из строя. Они также менее подвержены износу, коррозии и утечкам.
Простой дизайн
Пневматические дроссельные заслонки имеют простую конструкцию, что упрощает их установку и интеграцию в существующие системы. Они также занимают меньше места, чем клапаны других типов, что делает их идеальными для применений, где пространство ограничено.
Опции концевого выключателя
Пневматические дроссельные заслонки могут быть оснащены концевыми выключателями, которые обеспечивают обратную связь о положении клапана, что позволяет лучше контролировать процесс и автоматизировать его.
Почему выбрали нас?
Высокое качество
Наша продукция производится или изготавливается по очень высоким стандартам с использованием лучших материалов и производственных процессов.
24-часовой онлайн-сервис
Мы стараемся ответить на все вопросы в течение 24 часов, и наши команды всегда в вашем распоряжении в случае возникновения каких-либо чрезвычайных ситуаций.
Контроль качества
У нас есть профессиональный персонал, который контролирует производственный процесс, проверяет продукцию и гарантирует, что конечный продукт соответствует требуемым стандартам качества, руководящим принципам и спецификациям.
Богатый опыт
Наш опытный персонал, занимающийся строгим контролем качества и внимательным обслуживанием клиентов, всегда готов обсудить ваши требования и обеспечить полное удовлетворение клиентов.
Дисковый затвор вафельного типа
Дисковый затвор пластинчатого типа — это наиболее распространенный тип дроссельного клапана, используемый в большинстве случаев. Этот клапан зажат между двумя фланцами, что упрощает установку между трубами. Диск клапана расположен в центре трубопровода и может открываться или закрываться на четверть оборота привода. Этот тип клапана используется в системах среднего давления и низких температур.
Дроссельный клапан с проушинами
Поворотные затворы с проушинами аналогичны пластинчатым затворам по конструкции, но имеют выступы на корпусе клапана, которые можно использовать для крепления клапана к трубопроводу. Эти наконечники имеют резьбу, а для крепления клапана к трубопроводу используются болты. Клапаны с проушинами используются в условиях высокого давления и требуют меньше места для установки, чем пластинчатые клапаны.
Фланцевый дроссельный клапан
Фланцевый дроссельный клапан аналогичен пластинчатому клапану, но с обеих сторон у него есть фланцы, которые можно прикрепить болтами к трубопроводу. Этот тип клапана используется в условиях высокого давления и высоких температур, где клапан необходимо надежно прикрепить к трубопроводу.
Высокопроизводительный дроссельный клапан
Высокопроизводительные дисковые затворы предназначены для более требовательных применений, где требуется герметичное закрытие. В этих клапанах используются металлические седла, а не эластомеры, и они могут выдерживать более высокие температуры и давления, чем стандартные дроссельные клапаны. Высокопроизводительные дроссельные затворы используются в таких отраслях, как энергетика, нефтяная и химическая обработка.
Материал пневматического дроссельного клапана
Материал, используемый для пневматических дроссельных заслонок, варьируется в зависимости от конкретного применения. Обычно корпуса дроссельных заслонок изготавливаются из чугуна, ковкого чугуна, углеродистой стали, нержавеющей стали или пластика. Материалы уплотнения седла и диска могут включать EPDM, NBR, PTFE, металл или комбинации этих материалов. На выбор материала влияют такие факторы, как температура, давление, среда, агрессивная среда и требования гигиены.
Применение пневматического дроссельного клапана
Химическая промышленность
Пневматические дроссельные заслонки широко используются в химической промышленности для контроля потока химикатов и растворителей. В этих случаях клапаны используются для предотвращения утечки химикатов или их движения в неправильном направлении, что может вызвать серьезные проблемы, такие как загрязнение или несчастные случаи.
Фармацевтическая промышленность
Пневматические дроссельные заслонки также используются в фармацевтической промышленности для регулирования потока жидкостей и газов в различных процессах. В этих случаях клапаны используются для поддержания строгих санитарных условий и предотвращения загрязнения продукции.
Пищевая промышленность и производство напитков
Пневматические дроссельные заслонки широко используются в пищевой промышленности и производстве напитков для управления потоком жидкостей в различных процессах, таких как смешивание, упаковка и очистка. Эти клапаны разработаны с учетом строгих санитарных норм, требуемых в этих отраслях.
ОВиК отрасли
Пневматические дроссельные заслонки используются в системах отопления, вентиляции и кондиционирования воздуха для регулирования потока воздуха и воды. В этих приложениях клапаны используются для контроля уровня температуры и влажности в различных зонах здания.
Водоочистные сооружения
Пневматические дроссельные заслонки используются на водоочистных станциях для контроля потока воды и химикатов в различных процессах, таких как фильтрация, дезинфекция и осаждение. Эти клапаны спроектированы так, чтобы противостоять агрессивным средам и обеспечивать надежную работу.
Нефтяная и газовая промышленность
Пневматические дроссельные заслонки используются в нефтегазовой промышленности для регулирования потока жидкостей и газов в различных процессах, таких как бурение, нефтепереработка и транспортировка. Эти клапаны рассчитаны на выдерживание высоких давлений и температур и обеспечивают безопасную и надежную работу.
Открытие клапана
Чтобы открыть клапан, привод получает сигнал от системы управления, которая затем подает давление воздуха в цилиндр. Цилиндр преобразует это давление в линейное движение, которое давит на шток клапана, заставляя диск вращаться по часовой стрелке, и, таким образом, клапан открывается.
Регулирование потока
Когда клапан открыт, он регулирует поток, контролируя угол диска. Диск можно повернуть на 90 градусов, чтобы полностью открыть или полностью закрыть клапан, или в любое промежуточное положение, чтобы обеспечить регулируемый поток.
Направление потока
Диск клапана может быть предназначен для направления потока жидкости по трубопроводу. Например, диск может иметь такую форму, чтобы гарантировать направление потока от одной стороны клапана к другой, уменьшая турбулентность и сводя к минимуму воздействие потока на трубопровод.
Закрытие клапана
Чтобы закрыть клапан, пневматический привод получает еще один сигнал, который затем снижает давление воздуха в цилиндре. Пружина внутри привода возвращает шток клапана в исходное положение, заставляя диск вращаться против часовой стрелки, тем самым закрывая клапан.
Мониторинг
Помимо регулирования потока жидкости, клапан также может обеспечивать обратную связь с системой управления об условиях процесса. Например, он может указывать положение клапана, давление в трубопроводе и температуру.
Компоненты пневматического дроссельного клапана
Тело
Корпус клапана представляет собой внешний корпус, в котором расположены другие компоненты. Обычно он изготавливается из чугуна, нержавеющей стали или пластика, в зависимости от применения.
Диск
Диск представляет собой плоский круглый компонент, который регулирует поток жидкостей, газов и суспензий. Обычно он изготавливается из металла или синтетических материалов, таких как PTFE или EPDM.
Корень
Шток — это компонент, который соединяет диск с приводом. Он контролирует движение диска и может быть рассчитан на различные условия эксплуатации, например, высокое давление или высокую температуру.
Привод
Привод — это компонент клапана, который управляет открытием и закрытием диска. Обычно он питается от сжатого воздуха или газа и может управляться дистанционно или вручную.
Морские котики
Уплотнения — это компоненты, предотвращающие утечку вокруг клапана. Обычно они изготавливаются из резины или других эластомеров и рассчитаны на выдержку конкретной жидкости или газа, протекающих через клапан.
Подшипники
Подшипники — это компоненты, которые поддерживают шток и диск и позволяют им плавно вращаться. Они обычно изготавливаются из металла или пластика и рассчитаны на низкое трение, чтобы уменьшить износ.
Техническое обслуживание пневматического дроссельного клапана
Регулярно проверяйте седла клапанов.
Седла клапана отвечают за герметизацию клапана и предотвращение утечек. Если седла клапанов повреждены или изношены, могут возникнуть утечки. Регулярная проверка седел клапанов на предмет износа важна для предотвращения утечек.
Смажьте клапан
Смазка пневматического дроссельного клапана помогает предотвратить коррозию и снижает износ движущихся частей. Используйте высококачественную смазку, совместимую с материалом клапана.
Осмотрите привод
Привод отвечает за открытие и закрытие клапана. Регулярно проверяйте привод на наличие признаков повреждения или износа. Убедитесь, что привод работает правильно, регулярно проверяя его работу.
Очистите корпус клапана
Важно регулярно очищать корпус клапана, чтобы предотвратить накопление осадка или мусора. Для очистки корпуса клапана используйте мягкое моющее средство и воду.
Проверьте подачу воздуха
Подача воздуха необходима для работы пневматического дроссельного клапана. Убедитесь, что подаваемый воздух чистый и сухой, а давление находится в рекомендуемом диапазоне.
Проверьте клапан
Важно регулярно проверять пневматический дроссельный клапан, чтобы убедиться в его правильном функционировании. Проверяйте клапан не реже одного раза в год, чтобы убедиться в его правильной работе.
Монтаж
Очень важно убедиться, что клапан установлен правильно. Клапан должен быть установлен в чистой и сухой среде и не должен подвергаться воздействию экстремальных температур, солнечного света или агрессивных/грязных газов.
Рабочая среда
В рабочей среде не должно быть никаких препятствий, мусора или любых других материалов, которые могут помешать бесперебойной работе клапана. Кроме того, клапаны не должны подвергаться воздействию высокого давления, резким изменениям давления или высоким скоростям потока, поскольку это может привести к повреждению клапана.
Регулярное обслуживание
Регулярное техническое обслуживание клапана необходимо для его бесперебойной работы и длительного срока службы. Клапан следует периодически очищать и смазывать, а любые изношенные или поврежденные детали следует незамедлительно заменять.
Защитное снаряжение
Всегда следите за тем, чтобы операторы носили соответствующее защитное снаряжение при обращении и эксплуатации клапана. Сюда могут входить перчатки, средства защиты глаз/ушей и респираторные маски для предотвращения травм или воздействия опасных частиц.
Аварийное отключение
Клапан должен быть оснащен механизмом аварийного отключения, который можно активировать в случае любой неисправности или аварийной ситуации. Этот механизм обеспечивает автоматическое закрытие клапана, предотвращая любое повреждение системы.
Размер и тип клапана
Первое, что вам нужно сделать, это определить размер и тип дроссельной заслонки, которая вам нужна. Учитывайте скорость потока, давление и температуру среды, с которой вы работаете, а также размер трубы и тип соединения. Поворотные заслонки бывают разных размеров: от нескольких дюймов до нескольких футов в диаметре. Наиболее распространенными типами дисковых затворов являются пластинчатые, проушные и фланцевые.
Материал
Выберите материал клапана, совместимый со средой, с которой вы будете работать. Обычные материалы включают нержавеющую сталь, углеродистую сталь, чугун и пластик. Такие факторы, как температура, давление и химический состав среды, могут повлиять на выбор материала.
Привод клапана
Пневматический привод – один из самых популярных вариантов дроссельных заслонок. Для открытия и закрытия клапана используется сжатый воздух, что делает его идеальным для автоматизированных процессов. Учитывайте размер и тип привода, необходимые для обеспечения правильной работы клапана. Приводы доступны в различных размерах, от маленьких до больших, и они могут быть двойного действия или с пружинным возвратом.
Требования к крутящему моменту
Крутящий момент, необходимый для открытия и закрытия клапана, является еще одним важным фактором. Убедитесь, что вы выбрали клапан с достаточным крутящим моментом, чтобы выдерживать необходимое давление и расход. Недостаточный крутящий момент может привести к неполному закрытию клапана, что приведет к утечке, а чрезмерный крутящий момент может привести к механическому повреждению клапана или привода.
Сертификация и соответствие
Убедитесь, что клапан соответствует соответствующим отраслевым стандартам, например, Американского института нефти (API) или Международной организации по стандартизации (ISO). Обратите внимание на сертификационные знаки, подтверждающие, что клапан соответствует этим стандартам и может работать с конкретными средами и условиями, в которых он будет использоваться.
Техническое обслуживание и ремонт
Выбирайте клапан, который прост в обслуживании и ремонте. Клапан должен иметь простые, доступные детали, которые можно легко заменить в случае повреждения или износа. Если возможно, ищите клапаны, которые имеют длительный срок службы и требуют минимального обслуживания.
Как установить пневматический дроссельный клапан
Подготовьте материалы
Перед установкой пневматического дроссельного клапана убедитесь, что у вас есть все необходимые инструменты и материалы. Сюда входит пневматический дроссельный клапан, монтажное оборудование и любой необходимый клей или крепежные детали. Важно ознакомиться с рекомендациями производителя для конкретных инструментов и материалов, поскольку они могут различаться в зависимости от типа и марки пневматического дроссельного клапана.
Найдите место установки
Определите место, где будет установлен пневматический дроссельный клапан, и убедитесь, что оно чистое и свободное от мусора. Если пневматический дроссельный клапан устанавливается на трубу, убедитесь, что труба чистая и не имеет каких-либо препятствий или засоров.
Соберите пневматический дроссельный клапан
Соберите пневматический дроссельный клапан, совместив корпус клапана, крышку и седла. Привинтите крышку к корпусу клапана и убедитесь, что она надежно закреплена. Выровняйте седла корпуса клапана и вставьте трубу или фитинги в корпус клапана.
Установите пневматический дроссельный клапан
Установите пневматический дроссельный клапан, совместив его с трубой или фитингами и расположив в нужном месте. Подайте давление на пневматический дроссельный клапан, чтобы сесть на седла, и убедитесь, что клапан расположен правильно. Используйте необходимый клей или крепежные детали, чтобы закрепить пневматический дроссельный клапан на месте, и убедитесь, что клапан расположен ровно и вертикально.
Принцип работы пневматический дроссельный клапан
Пневматический дроссельный клапан — это клапан с ручным управлением, в котором используется пневматический привод для управления потоком жидкости через трубу или систему. Обычно он состоит из корпуса клапана, ручки, крышки и пневматического привода. Корпус клапана представляет собой цилиндрическую оболочку, в которой находится механизм клапана, а ручка представляет собой компонент клиновидной формы, который используется для открытия и закрытия клапана. . Крышка представляет собой компонент в форме втулки, который устанавливается на корпус клапана и образует уплотнение между корпусом клапана и трубой или фитингами. Пневматический привод представляет собой цилиндрический компонент, прикрепленный к корпусу клапана и содержащий поршень, который приводится в действие сжатым воздухом.
