Задвижка
Что такое задвижка?
Задвижка — это тип клапана, который контролирует поток жидкости или газа с помощью затвора или клиновидного диска, чтобы предотвратить или разрешить прохождение жидкости. Задвижки обычно используются в таких отраслях, как нефтегазовая, горнодобывающая и водоочистная, где необходимо контролировать большие объемы жидкости или газа. Обычно они проектируются так, чтобы быть полностью открытыми или полностью закрытыми, без промежуточных положений, и часто используются в условиях высокого давления и высоких температур.
Преимущества задвижки
Свободное сечение, проходное
Одним из основных преимуществ задвижек является то, что они имеют полнопроходную форму, а это значит, что внутренний диаметр задвижки соответствует диаметру трубопровода. Это гарантирует отсутствие ограничений в потоке жидкости, тем самым уменьшая турбулентность и падение давления. Другими словами, задвижки оказывают минимальное сопротивление потоку.
Низкое падение давления
Задвижки имеют очень низкий перепад давления, а это значит, что они не вызывают значительного снижения давления при прохождении через них жидкости. Это важно в тех случаях, когда необходимо поддерживать определенный уровень давления, например, в трубопроводах, по которым транспортируется нефть или газ.
Плотное закрытие
Задвижки обеспечивают герметичное перекрытие, а это означает, что они могут полностью остановить поток жидкости в трубопроводе. Это важно в тех случаях, когда необходимо изолировать участок трубопровода для проведения технического обслуживания или ремонта.
Простота в эксплуатации
Задвижки просты в эксплуатации и не требуют больших усилий для открытия или закрытия. Они управляются поворотом ручки или колеса, которое перемещает ворота вверх или вниз. Это делает их популярным выбором в тех случаях, когда требуется ручное управление.
Почему выбрали нас?
Высокое качество
Наша продукция производится или изготавливается по очень высоким стандартам с использованием лучших материалов и производственных процессов.
24-часовой онлайн-сервис
Мы стараемся ответить на все вопросы в течение 24 часов, и наши команды всегда в вашем распоряжении в случае возникновения каких-либо чрезвычайных ситуаций.
Контроль качества
У нас есть профессиональный персонал, который контролирует производственный процесс, проверяет продукцию и гарантирует, что конечный продукт соответствует требуемым стандартам качества, руководящим принципам и спецификациям.
Богатый опыт
Наш опытный персонал, занимающийся строгим контролем качества и внимательным обслуживанием клиентов, всегда готов обсудить ваши требования и обеспечить полное удовлетворение клиентов.

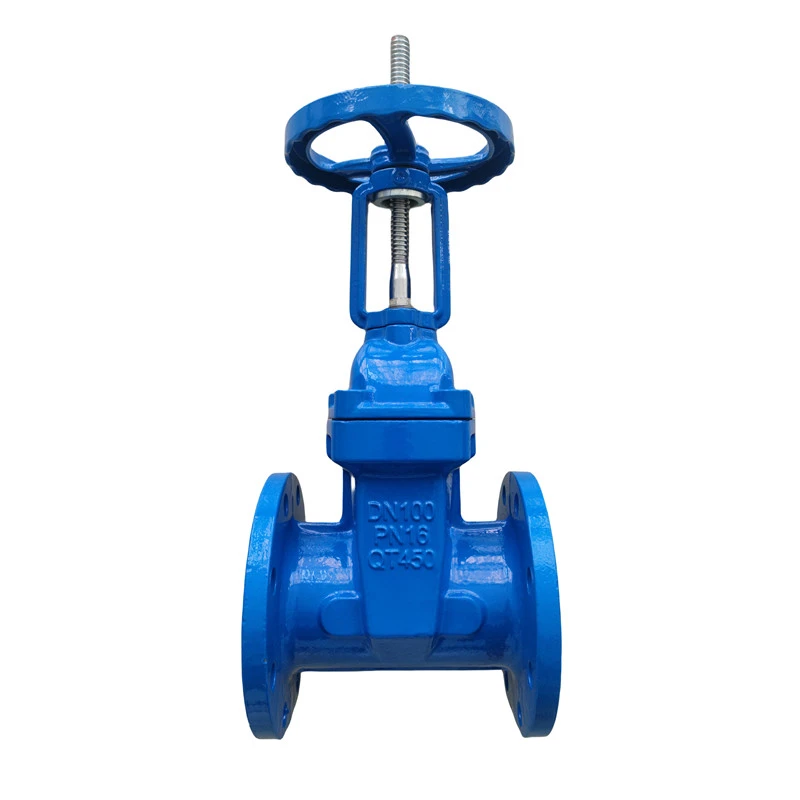

Задвижка с выдвижным штоком
Клапан этого типа имеет шток клапана, который перемещается вверх или вниз при срабатывании клапана. Это движение видно, поэтому легко определить, открыт клапан или закрыт. Этот тип клапана обычно используется в таких отраслях, как водоподготовка, нефтегазовая промышленность и производство.

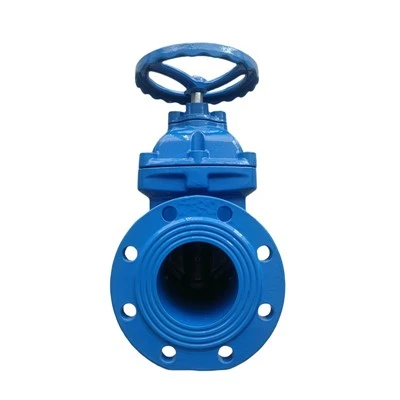

Задвижка с невыдвижным штоком
Этот тип клапана имеет шток клапана, который не перемещается вверх или вниз при работе клапана. Вместо этого шток вращается, открывая или закрывая клапан. Клапаны с невыдвижным штоком обычно используются в подземных условиях, где клапан труднодоступен.
Цельноклиновая задвижка
Клапан этого типа имеет прочную задвижку, которая плотно прилегает между седлами клапана и предотвращает утечки. Задвижки с цельным клином обычно используются в условиях высокого давления и в таких отраслях, как нефть и газ, нефтехимия и энергетика.
Гибкая клиновая задвижка
Клапан этого типа имеет затвор, который слегка изгибается, чтобы обеспечить плотное уплотнение между седлами клапана. Гибкие клиновые задвижки обычно используются в тех случаях, когда седла клапанов не идеально выровнены.
Материал задвижки
Задвижки в основном изготавливаются из различных металлов, таких как чугун, углеродистая сталь, нержавеющая сталь и бронза. Эти материалы обеспечивают необходимую прочность, долговечность и коррозионную стойкость, необходимые для применения задвижек. Помимо металлов, задвижки могут также включать такие материалы, как резина, пластик или керамика, в зависимости от конкретных потребностей применения.
Нефтяная и газовая промышленность
Задвижки широко используются в нефтегазовой промышленности из-за их способности работать с жидкостями под высоким давлением и высокой температурой. Они обычно используются в трубопроводах, нефтеперерабатывающих заводах и нефтяных вышках. Задвижки предпочтительнее других типов клапанов из-за их превосходных герметизирующих свойств, что важно для предотвращения утечек в опасных средах и средах с высоким давлением.
Водоочистные сооружения
Задвижки используются на водоочистных сооружениях для регулирования потока воды по трубопроводам. Они также используются на очистных сооружениях для контроля потока сточных вод. Задвижки, используемые на водоочистных станциях, часто изготавливаются из материалов, устойчивых к коррозии и эрозии.
Выработка энергии
Задвижки используются на объектах энергетики, таких как атомные электростанции, тепловые электростанции и гидроэлектростанции. Они используются для управления потоком воды, пара и других газов и жидкостей через различные системы, генерирующие электричество.
Химическая индустрия
Задвижки используются на химических заводах из-за их способности работать с агрессивными и абразивными химикатами. Они обеспечивают надежный и безопасный способ контроля потока этих материалов через трубопроводы, реакторы и другое технологическое оборудование.
Подготовка
Прежде чем приступить к процессу установки клапана, необходимо подготовить все необходимое оборудование и инструменты. Сюда входят клапан, болты, гайки, прокладки, шток и привод, если необходимо. Клапан следует проверить на наличие повреждений и дефектов.
Монтаж клапана
Затем клапан монтируется на трубопровод и закрепляется болтами и гайками. Прокладки размещаются между клапаном и фланцами трубопровода для обеспечения герметичного уплотнения. Значения крутящего момента для болтов и гаек проверяются, чтобы убедиться, что они затянуты правильно.
Тестирование
После монтажа клапана его проверяют на правильность функционирования. Это включает в себя открытие и закрытие клапана, чтобы проверить его движение и убедиться, что он не застрял и не застрял.
Активация
Если клапан закреплен приводом, его настройка выполняется на этом этапе. Привод может быть ручным, пневматическим или электрическим. Привод соединен со штоком клапана, который управляет движением ворот.
Смазка
Затем клапан смазывается для обеспечения плавной работы. Это включает в себя нанесение смазки на шток и другие движущиеся части клапана.
Финальное тестирование
Затем клапан снова проверяется, чтобы убедиться в его правильном функционировании. Циклы открытия и закрытия клапана проверяются с помощью привода, чтобы убедиться в их плавности и отсутствии препятствий или заеданий.
Введение в эксплуатацию
Наконец, клапан сдан в эксплуатацию. Клапан следует регулярно проверять, чистить и смазывать, чтобы обеспечить его правильное функционирование и предотвратить возможные неисправности.
Компоненты задвижки
Тело
Корпус задвижки является основной частью клапана. Это внешний корпус, в котором содержатся все остальные части клапана. Корпус обычно изготавливается из чугуна, бронзы или нержавеющей стали. Он рассчитан на высокое давление и температуру и обычно крепится болтами или фланцами к трубопроводу.
Капот
Крышка — это крышка, надеваемая на верхнюю часть корпуса и закрывающая шток клапана и сальник. Крышка обычно привинчивается к корпусу и может быть снята для доступа к штоку клапана. Крышка также рассчитана на выдерживание высоких давлений и температур.
Шток клапана
Шток клапана — это стержень, который соединяет затвор с приводом. Шток клапана обычно изготавливается из нержавеющей стали и имеет внизу резьбу для соединения с затвором. Верхняя часть штока клапана проходит через крышку и соединяется с приводом.
Ворота
Затвор – это часть клапана, регулирующая поток жидкости. Задвижка обычно изготавливается из чугуна или стали и плотно прилегает к корпусу клапана. Затвор обычно имеет клиновидную форму и может подниматься или опускаться для контроля потока жидкости.
Сиденье
Седло — это часть клапана, обеспечивающая уплотнение между затвором и корпусом клапана. Сиденье обычно изготавливается из упругого материала, такого как резина или тефлон. Седло спроектировано таким образом, чтобы обеспечить плотное уплотнение, когда ворота находятся в закрытом положении.
Привод
Привод – это механизм, который используется для подъема или опускания ворот. Существует два типа приводов, которые обычно используются с задвижками: ручные и автоматические. Ручные приводы обычно представляют собой колеса или рычаги с ручным управлением, тогда как автоматические приводы обычно представляют собой электрические или гидравлические двигатели.
Техническое обслуживание задвижки
Проверьте наличие утечек
Регулярно проверяйте корпус клапана, сальник и шток на наличие признаков утечек. Утечка может привести к неисправности клапана и привести к более серьезным проблемам. Если вы заметили какие-либо утечки, затяните уплотнение клапана или при необходимости замените его.
Смажьте клапан
Задвижки имеют сопрягаемые поверхности, которые необходимо регулярно смазывать. Нанесите смазку на шток и сальник, чтобы клапан открывался и закрывался плавно. Избегайте чрезмерной смазки, так как это может привести к чрезмерному затягиванию клапана или прорыву уплотнения.
Очистите компоненты
Грязь и мусор со временем могут скапливаться на компонентах клапана, вызывая их неисправность. Регулярно очищайте корпус клапана, затвор и шток, чтобы удалить накопившуюся грязь и мусор. Используйте неабразивный очиститель, который не повредит клапан.
Проверьте клапан
Клапан, который не открывается или не закрывается должным образом, может привести к утечке жидкостей или газов, что приведет к повреждению или травме. Регулярно проверяйте клапан, чтобы убедиться в его правильной работе. Откройте и закройте клапан несколько раз и прислушайтесь к необычным звукам.
Обеспечьте правильную установку
Для правильной работы задвижки должны быть установлены правильно. Следуйте инструкциям производителя и убедитесь, что клапан установлен в правильной ориентации. Неправильная установка может привести к выходу клапана из строя или к утечкам.
Правильная установка
Задвижки должны быть установлены и выровнены правильно, чтобы обеспечить оптимальную производительность. Клапан следует по возможности устанавливать в вертикальном положении, чтобы предотвратить скопление грязи или мусора внутри клапана. Кроме того, клапан следует размещать в месте, к которому легко получить доступ для обслуживания или ремонта.
Выбор подходящего клапана
Выбор правильного типа задвижки для конкретного применения имеет решающее значение. Для обеспечения надлежащей работы и длительного срока службы необходимо учитывать материал, размер, номинальное давление и другие характеристики. Использование клапана неправильного размера или номинала может привести к преждевременному выходу из строя или утечке.
Регулярное обслуживание
Регулярное техническое обслуживание и осмотр необходимы для обеспечения правильной работы и продления срока службы клапана. Клапан следует периодически проверять на наличие признаков износа, коррозии и повреждений уплотнительных поверхностей. Болты сальника и сальника следует проверить и при необходимости отрегулировать.
Избегайте чрезмерной силы
Приложение чрезмерного усилия при эксплуатации задвижки может привести к повреждению задвижки или ее компонентов. Клапан должен работать плавно и медленно, чтобы не повредить шток, затвор или седло клапана.
Правильная смазка
Правильная смазка компонентов задвижки важна для предотвращения износа и снижения трения. Смазку следует наносить через регулярные промежутки времени, как рекомендует производитель.
Избегайте чрезмерной затяжки
Чрезмерная затяжка болтов уплотнения клапана или сальника может привести к повреждению штока клапана и его уплотнения. Уплотнение должно быть затянуто настолько, чтобы предотвратить утечку, но не настолько, чтобы вызвать чрезмерное трение или повреждение.
Закрепите клапан
Клапан должен быть надежно закреплен, чтобы предотвратить его смещение или перемещение во время работы. Неправильно закрепленные клапаны могут привести к повреждению труб или других компонентов и вызвать чрезмерную нагрузку на клапан.
Как установить задвижку
Подготовьте материалы
Перед установкой задвижки убедитесь, что у вас есть все необходимые инструменты и материалы. Сюда входит сама задвижка, монтажное оборудование и любой необходимый клей или крепеж. Важно ознакомиться с рекомендациями производителя для конкретных инструментов и материалов, поскольку они могут различаться в зависимости от типа и марки задвижки.
Найдите место установки
Определите место, где будет установлена задвижка, и убедитесь, что это место чистое и свободное от мусора. Если задвижка устанавливается на трубу, убедитесь, что труба чистая и не имеет каких-либо препятствий или засоров.
Собрать задвижку
Соберите задвижку, совместив корпус клапана, крышку и седла. Привинтите крышку к корпусу клапана и убедитесь, что она надежно закреплена. Выровняйте седла корпуса клапана и вставьте трубу или фитинги в корпус клапана.
Установите задвижку
Установите задвижку, совместив ее с трубой или фитингами и расположив в нужном месте. Приложите давление к задвижке, чтобы сесть на седла, и убедитесь, что задвижка расположена правильно. Используйте необходимый клей или крепежные детали, чтобы закрепить задвижку на месте, и убедитесь, что задвижка стоит ровно и вертикально.
Принцип работы Задвижка
Принцип работы задвижки относится к механизму, с помощью которого он регулирует поток жидкости. Обычно он состоит из корпуса клапана, ручки, седла и трубы или фитингов. Корпус клапана представляет собой цилиндрическую оболочку, в которой находится клапанный механизм, а ручка представляет собой деталь клиновидной формы, которая используется для открытия и закрытия клапана. Седло представляет собой резиновое или металлическое кольцо, которое находится внутри корпуса клапана и образует уплотнение между корпусом клапана и трубой или фитингами.
