Мягкий обратный односторонний пневматический зажимной клапан-бабочка

Модель продукта: RD671X-16Q
Материал корпуса клапана: ковкий чугун/WCB/304/316L и т.д.
Материал пластины клапана: 304/316L/2507/1.4529/C958 и т.д.
Материал уплотнения: EPDM/NBR/PTFE/X7 и т.д.

Отправить запрос

Внедрение продукции

Soft Back Single Acting Pneumatic Clamp Butterfly Valve

Модель продукта	RD671X-16Q
Материал корпуса клапана	Ковкий чугун/WCB/304/316L и т.д.
Материал пластины клапана	304/316L/2507/1.4529/C958 и т.д.
Материал уплотнения	EPDM/NBR/PTFE/X7 и т.д.
Материал штока клапана	2р13/304/316 и т.д.
Уровень давления	PN10, PN16, 150LB и т.д.
Использование температуры	В зависимости от максимальной температуры уплотнительного материала ее можно выбрать ниже 200 градусов.
Режим движения	AT двойного действия/ATE одинарного действия, опционально
Аксессуары	фильтр, ответное устройство, электромагнитный клапан, ручной механизм, позиционер, опционально

Демонстрация продукта

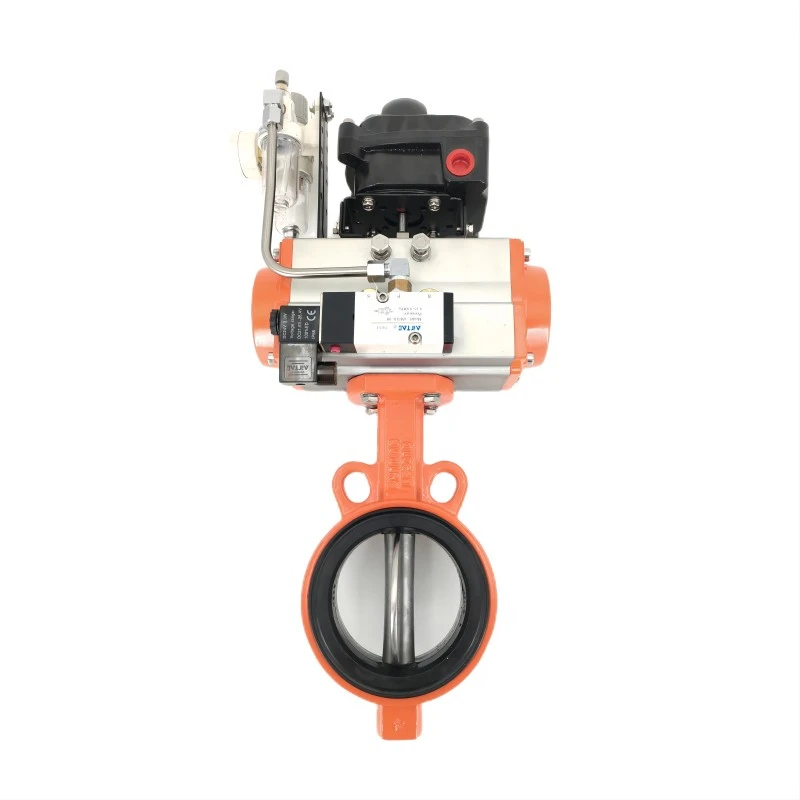

Soft Back Single Acting Pneumatic Clamp Butterfly Valve show

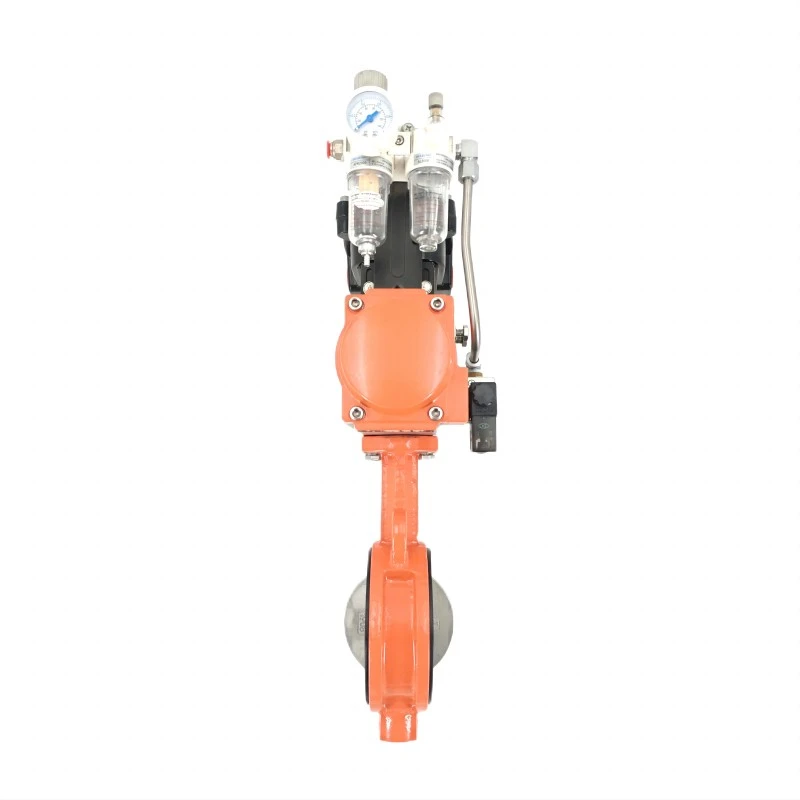

Soft Back Single Acting Pneumatic Clamp Butterfly Valve detail

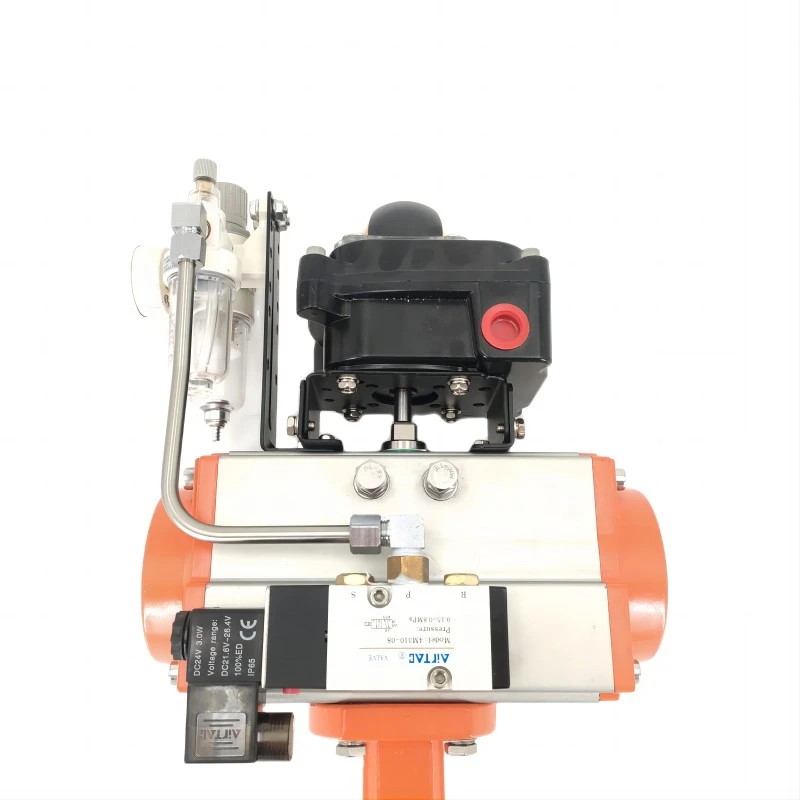

Soft Back Single Acting Pneumatic Clamp Butterfly Valve back

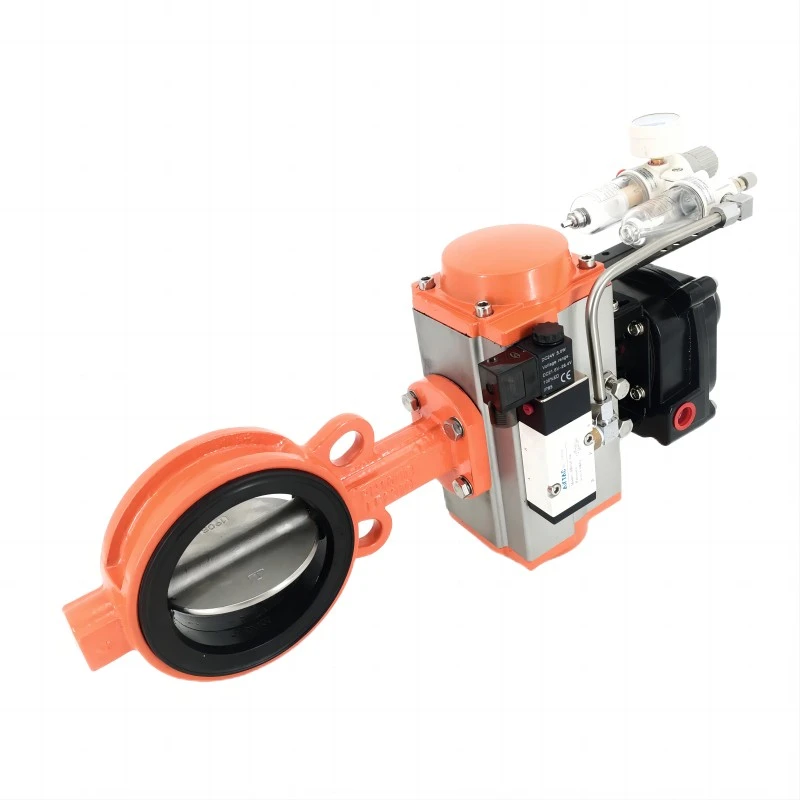

Soft Back Single Acting Pneumatic Clamp Butterfly Valve side

презентация деталей продукта

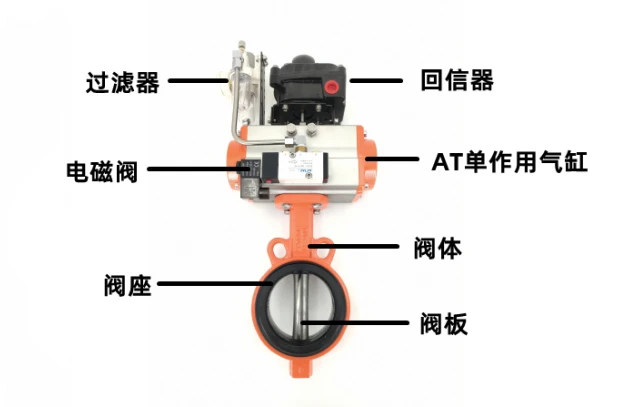

Водить машину

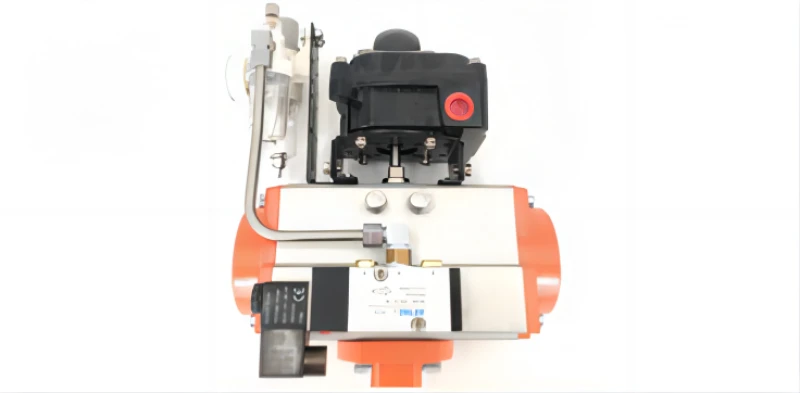

Пневмопривод одностороннего действия AT
Включая ответное устройство, фильтр, электромагнитный клапан
Корпус из алюминиевого сплава, прочный

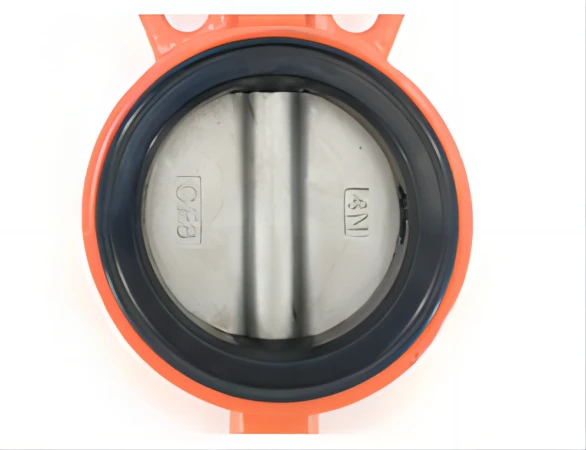

Уплотнительный материал, тарелка клапана, седло клапана

Уплотнение EPDM обладает хорошими уплотнительными свойствами, износостойкостью и легкой коррозионной стойкостью.
Корпус клапана, соответствующий национальному стандарту, прочный и долговечный

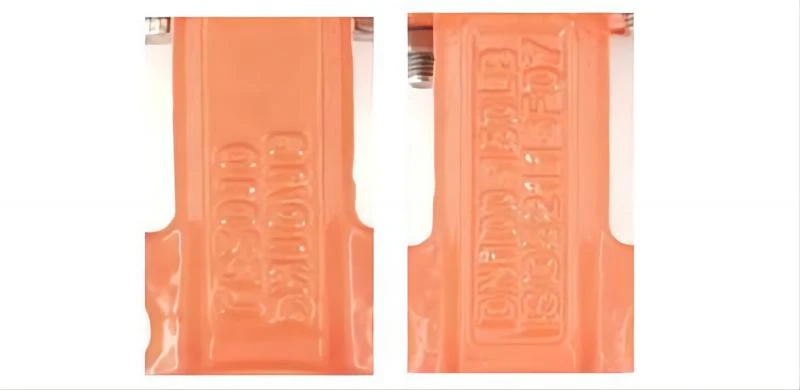

Прозрачное литье, высококачественная краска
Бесштифтовая пластина клапана, исключает коррозию штифта

Стандарт подключения

Национальный стандарт PN10/PN16
Американский стандарт 150LB
Японский стандарт 5K/10K

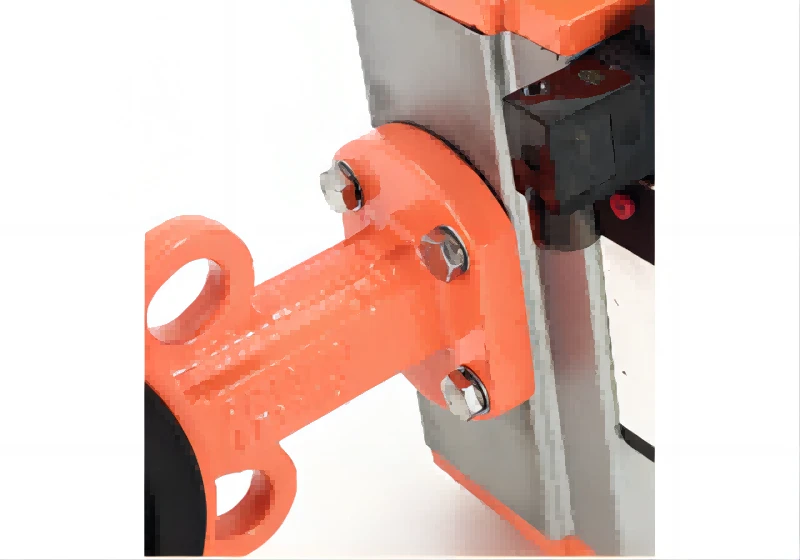

Крепежные элементы

Крепежные элементы изготовлены из нержавеющей стали 201.
Коррозионностойкий и долговечный

Преимущества мягкого обратного клапана-бабочки

1. Седло клапана
По сравнению с седлом клапана обычного дросселя, седло клапана мягкого обратного дросселя очень легко разобрать.
Нет необходимости использовать крупную технику, нужен только ручной труд и отвертка.
2. Крутящий момент
По сравнению с седлом клапана обычного дросселя, крутящий момент мягкого обратного дросселя меньше.
3. Стоимость
Затворы с мягким уплотнением обычно заменяются из-за старения или износа резины.
Весь клапан
Но для повторного использования мягких дисковых затворов достаточно заменить седло клапана и клапан, что значительно снижает
Расходы клиентов
4. Стандарт подключения
Верхний фланец соответствует стандарту соединения 5211, который подходит для использования в отечественных и зарубежных странах.
5. Шток клапана
Все поворотные затворы серии Soft Back соединены с квадратным валом под углом 45 градусов, а шток клапана нагружен более равномерно.
Значительно увеличивает срок службы
