Выбор дроссельной заслонки требует тщательного рассмотрения множества факторов, включая характеристики среды, рабочие параметры и эксплуатационные требования. На срок службы влияют такие факторы, как материал, условия эксплуатации и техническое обслуживание. Подробности следующие:
1. Рекомендуемые условия для дисковых затворов
Основными преимуществами поворотных затворов являются компактная конструкция (малый размер и легкий вес), быстрое открытие и закрытие, а также низкое сопротивление потоку (диск создает минимальные препятствия для среды в полностью открытом состоянии). Поэтому они особенно подходят для следующих сценариев:
1) Подходящие сценарии среды, давления и температуры
• Типы носителей:
￮ Подходит для сред с невысокой-высокой-вязкостью и не-кристаллизующимися средами, такими как вода, воздух, природный газ, нефть и сточные воды. (Высоко-среды, такие как асфальт и расплавленный пластик, имеют тенденцию прилипать к диску, в то время как кристаллизующиеся среды, такие как некоторые химические растворы, могут привести к прилипанию диска.)

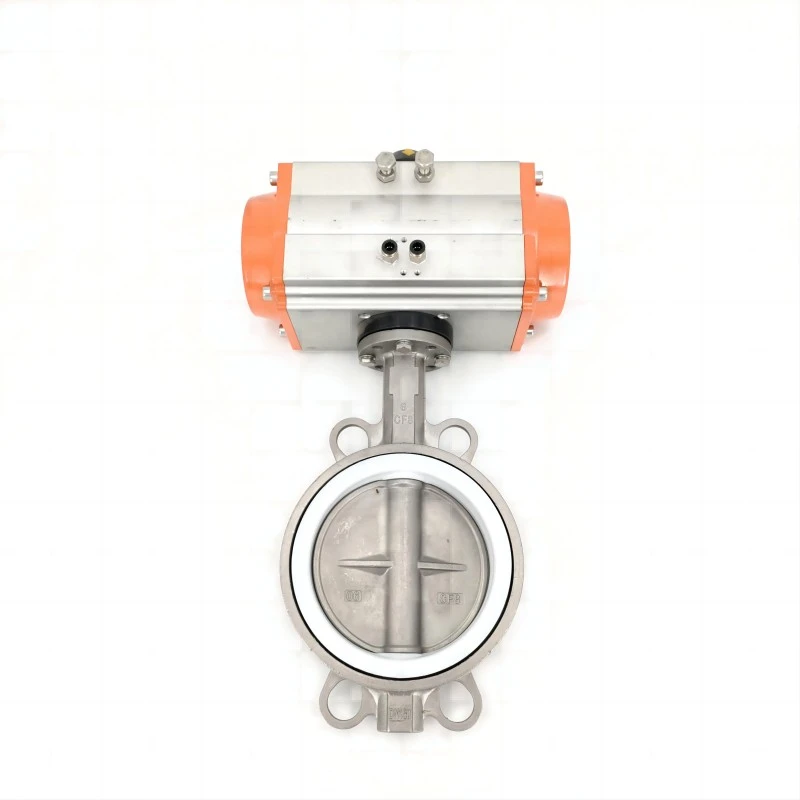

￮Дроссельные затворы с мягким-уплотнением (уплотнения из резины/ПТФЭ) подходят для не-агрессивных сред с высокими требованиями к утечкам (например, питьевой воды и чистого воздуха); жесткое-уплотнениедисковые затворы(металлические уплотнения) подходят для работы в условиях высокой-температуры, высокого-давления или агрессивных сред (таких как пар, кислотные и щелочные растворы и загрязненные сточные воды). • Диапазон давления и температуры:
￮ Обычные дроссельные затворы подходят для условий среднего и низкого давления (PN менее или равно 16 МПа, специальные дроссельные затворы с тройным -эксцентриковым- уплотнением могут работать до PN 40);
￮ Поворотные затворы с мягким-уплотнением обычно имеют термостойкость менее или равна 200 градусам (резиновые уплотнения менее или равны 120 градусам, ПТФЭ менее или равны 200 градусам). Поворотные затворы с твердым-уплотнением могут выдерживать температуры, превышающие 425 градусов (специальные материалы, такие как жаропрочные-сплавы, выдерживают даже более высокие температуры). Они подходят для применений, не подверженных экстремально высоким температурам (например, менее или равным 600 градусам). (Задвижки или проходные клапаны больше рекомендуются для экстремально высоких температур).
2) Трубопровод и эксплуатационные требования
• Диаметр трубопровода:
￮ Особенно подходит для трубопроводов большого-диаметра (DN больше или равен 100 мм): по сравнению с задвижками и шаровыми кранами, дисковые затворы большого-диаметра составляют всего от 1/3 до 1/2 размера аналогичных задвижек, легки, просты в установке и обслуживании (например, муниципальные водопроводные и дренажные трубопроводы, крупные промышленные циркуляционные водопроводы). трубопроводы). Клапаны малого-диаметра (DN менее 50 мм) также подходят, но необходимо учитывать стоимость и требования к уплотнению (шаровые краны малого-диаметра могут обеспечить большую гибкость).
￮ Для сценариев, требующих быстрого открытия и закрытия (например, аварийное отключение и переключение режима работы):Поворотные заслонкиимеют ограниченный угол открытия и закрытия 90 градусов, требующий всего 1-2 поворота вручную. Электрический/пневматический привод обеспечивает реакцию менее-секунды (более эффективно, чем многооборотное открытие и закрытие задвижек).
￮ Для сценариев, требующих контроля потока: поток можно грубо отрегулировать, отрегулировав отверстие диска (0–90 градусов). (Эта точность ниже, чем у регулирующего клапана, но стоимость ниже, что делает его пригодным для применений, где точность менее критична, например, для управления потоком в системах кондиционирования воды.)
• Для сценариев, требующих ограниченного пространства:
￮ Для сценариев с ограниченным пространством вокруг труб (например, подвалы и помещения с густонаселенным оборудованием): поворотные затворы имеют короткую осевую длину (нет необходимости резервировать место для длинного штока, как у шаровых кранов) и небольшой радиальный размер, что делает их более адаптируемыми к пространству для установки.. 2. Срок службы поворотных затворов (референтный диапазон)
Срок службы дроссельной заслонки не имеет фиксированного значения. Обычно его измеряют «количеством открытий и закрытий» или «сроком службы». Ключевые факторы, влияющие на срок службы, включают материал уплотнения, характеристики среды, а также методы эксплуатации и технического обслуживания. Общий эталонный диапазон следующий:
1) Измеряется «количеством открытий и закрытий» (основной показатель)
• Поворотный клапан с мягким-уплотнением:
￮ Чистая среда (например, вода и воздух): резиновые уплотнения могут обеспечить от 10 000 до 30 000 открытий и закрытий, а уплотнения из ПТФЭ могут обеспечить от 30 000 до 50 000 открытий и закрытий (даже более 50 000 при осторожном использовании и без частого трения).
￮ Среда, содержащая небольшое количество примесей (например, сточные воды): Уплотняющая поверхность подвержена износу, что сокращает срок ее службы до 5000–20 000 открытий и закрытий (загрязнения необходимо регулярно очищать, чтобы не поцарапать уплотнительную поверхность). • Дисковый затвор с жестким-уплотнением:
￮ Среда без частиц (например, пар или чистый газ): металлическая уплотнительная поверхность обладает высокой износостойкостью-и может работать от 50 000 до 100 000 раз (тройная-эксцентриковая конструкция обеспечивает работу с нулевым-трением, что приводит к сроку службы, превышающему 100 000 циклов);
￮ Среда с частицами/коррозионными свойствами (например, песчаные сточные воды, кислотные или щелочные растворы): Уплотняющая поверхность подвержена коррозии или износу, что сокращает срок службы до 20 000–50 000 циклов (необходимо выбрать износостойкий-материал, например, накладное уплотнение из твердого сплава).
2.) Измеряется по «сроку службы» (только для справки).
• Нормальные условия эксплуатации (чистая среда, стабильное давление и температура, регулярное техническое обслуживание):
￮ Поворотный клапан с мягким-уплотнением: 5–8 лет (резиновые уплотнения могут потребовать досрочной замены из-за старения, тогда как уплотнения из ПТФЭ могут продлить срок службы до 8–10 лет);
￮ Дисковый затвор с жестким-уплотнением: 8-15 лет (металлическая уплотнительная поверхность имеет длительный срок службы; если привод-исправен, корпус клапана можно использовать в течение длительного времени). • Тяжелые условия эксплуатации (коррозионные/загрязненные среды, частые колебания высокого давления и высокой температуры, частое открывание и закрывание):
￮ Срок службы может сократиться до 1-3 лет (обращать особое внимание на износ и коррозию уплотнительной поверхности и стержня клапана, своевременно заменять изнашиваемые детали).
3. Ключевые меры по продлению срока службы дроссельной заслонки
• Выбор подходящих материалов: выберите пару уплотнений в зависимости от среды (например, износостойкие-твердые уплотнения из чугуна для сточных вод, мягкие уплотнения из пищевой-резины для питьевой воды), нержавеющая сталь для штока клапана (коррозионная стойкость) и ковкий чугун/литая сталь для корпуса клапана (стойкость к давлению и износу).
• Стандартная операция: Избегайте внезапного открытия и закрытия (мягкие уплотнения склонны к деформации из-за ударов, а твердые уплотнения склонны к повреждению из-за столкновений). При регулировке потока избегайте открытия маленького отверстия в течение длительного времени (диск подвергается значительному воздействию среды, вызывающему вибрацию и износ). • Регулярное техническое обслуживание:
• Стандартная операция: Избегайте внезапного открытия и закрытия (мягкие уплотнения склонны к деформации из-за ударов, а твердые уплотнения склонны к повреждению из-за столкновений). При регулировке потока избегайте открытия маленького отверстия в течение длительного времени (диск подвергается значительному воздействию среды, вызывающему вибрацию и износ). • Регулярное техническое обслуживание:
￮Смазка: регулярно наносите смазку на шток клапана, подшипники и другие движущиеся части, чтобы уменьшить трение и износ.
￮Замена уплотнений: Если в мягких уплотнениях обнаружены утечки (например, капание), немедленно замените резиновое уплотнение/кольцо из ПТФЭ. Если уплотнительная поверхность жесткого уплотнения изношена, отшлифуйте и отремонтируйте ее.
В итоге,дисковые затворыподходят для применений среднего и низкого-давления, требующих больших диаметров, быстрого открытия и закрытия, ограниченного пространства или грубой регулировки. Срок их службы следует определять исходя из условий эксплуатации. Правильный выбор и обслуживание позволяют значительно продлить срок их службы. При нормальных обстоятельствах срок использования составляет 5-10 лет.
