Поворотные затворы можно классифицировать по-разному в зависимости от различных размеров, таких как конструкция, характеристики уплотнения и метод срабатывания. Три наиболее распространенные классификации и соответствующие им типы следующие:
1. Классификация по типу уплотнения (одна из основных категорий)
•Дроссельные клапаны с мягким-уплотнением
￮Уплотнительная пара состоит из эластичного материала (например, резины, тефлона и т. д.) и металла. Герметизация достигается за счет деформации эластичного материала,что приводит к превосходным характеристикам герметизации(утечка обычно меньше или равна 0,01%). Они подходят для использования с не-агрессивными средами, такими как вода, воздух и масло, но с высокими требованиями к утечкам.
￮Недостатки: ограниченная устойчивость к температуре и давлению (резиновые уплотнения обычно имеют термостойкость менее или равна 120 градусам, тефлон менее или равны 200 градусам), а также подвержены коррозии от таких сред, как сильные кислоты и щелочи.
•Поворотные дисковые затворы с жестким-уплотнением
￮Уплотнительная пара состоит из металла и металла (например, нержавеющей стали и литой стали). Прецизионная обработка обеспечивает плотное прилегание уплотняющих поверхностей. Они обладают высокой устойчивостью к температуре и давлению (температура до 425 градусов и давление до PN40 и выше), что делает их пригодными для использования с высокой-температурой, высоким-давлением и агрессивными средами, такими как пар, сточные воды, кислотные и щелочные растворы. Недостатки: эффективность уплотнения немного хуже, чем у мягких уплотнений (утечка обычно меньше или равна 0,1%), требуется более высокая точность обработки.
2. Классификация по типу конструкции (на основе метода подключения диска)
•Дроссельный клапан с центральным уплотнением
￮Ось вращения диска расположена на центральной линии пути потока. В закрытом состоянии диск полностью контактирует с седлом клапана, обеспечивая уплотнение. Эта простая конструкция и низкая стоимость являются выгодными, но поскольку диск подвергается значительным ударным нагрузкам со стороны среды, он подходит для труб низкого-давления и малого-диаметра (обычно DN меньше или равен 200 мм), например, для бытовых водопроводных и дренажных труб.
•Эксцентриковые дисковые затворы
￮Ось вращения диска смещена от центра и имеет различные конфигурации эксцентрика (например, одинарный, двойной и тройной эксцентрик):
￮Один эксцентрик: ось смещена относительно уплотняющей поверхности, что снижает трение между диском и седлом и увеличивает срок службы. Подходит для применений среднего и низкого давления.
￮Двойной эксцентрик: ось смещена как от центра, так и от уплотняющей поверхности, что еще больше снижает трение и облегчает открытие и закрытие. Широко применимо.
￮Тройной эксцентрик: на основе конфигурации двойного эксцентрика добавлено угловое смещение для достижения «нулевого трения» открытия и закрытия между диском и седлом. Это основная конструкция дисковых затворов с жестким-уплотнением, которая подходит для высокого-давления, высокой-температуры и большого-диаметра.
трубопроводы (Ду больше или равный 300 мм).
3. Классификация по методу привода (в зависимости от метода работы)
￮Ручное управление с помощью маховика, ручки или червячного механизма. Они имеют простую конструкцию и низкую стоимость, что делает их пригодными для применения в приложениях малого-диаметра и низкой-частоты (например, при обслуживании небольших трубопроводов и гражданской арматуры).

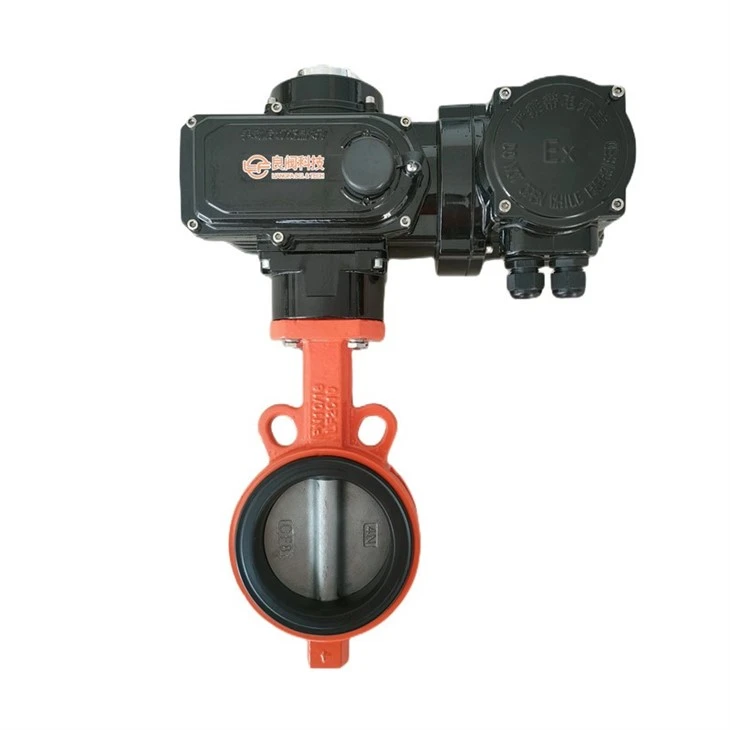

•Электрические дроссельные заслонки
￮Приводимые в действие электрическим приводом (двигатель-редуктор/турбина), они обеспечивают дистанционное управление и автоматическую работу, обеспечивают высокую точность (способны регулировать поток) и подходят для крупных трубопроводов и автоматизированных систем (таких как промышленные производственные линии и муниципальные системы водоснабжения).
•Пневматические дроссельные заслонки
￮Приводимые в действие пневматическим приводом (с приводом от цилиндра-), они обеспечивают быстрый отклик (короткое время открытия и закрытия) и подходят для легковоспламеняющихся и взрывоопасных сред (нет риска образования искр) или условий, требующих быстрого переключения (например, аварийное отключение химических трубопроводов).
В дополнение к трем категориям, упомянутым выше, дисковые затворы также можно разделить по калибру (малый/средний/большой) и материалу (чугун, нержавеющая сталь и т. д.). Выбор типа в реальном применении должен основываться на характеристиках среды, давлении и температуре, а также эксплуатационных требованиях.
