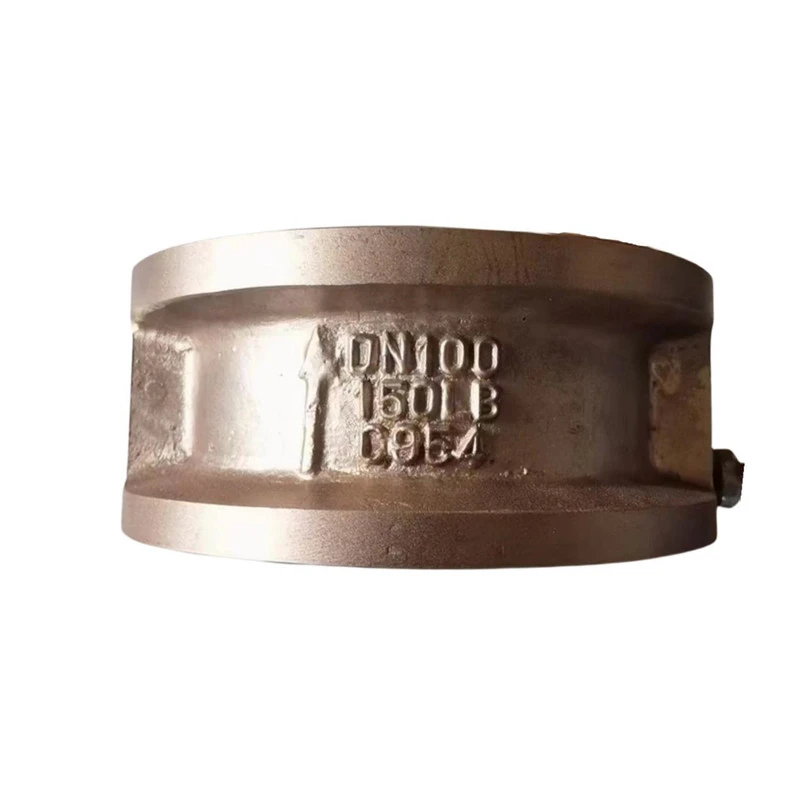

Двойной обратный клапан

Название продукта: Двойной обратный клапан створки
Модель: DH77X-10/16T
Размеры: DN40-DN1000
Способ подключения: Вафля
Рабочее давление: PN16, PN10,150LB, 5K, 10K
Диапазон температур: -10 градус -100 градус
Покрытие: эпоксидное покрытие, наплавленное методом плавления, в соответствии с ANSI/AWWA C550.

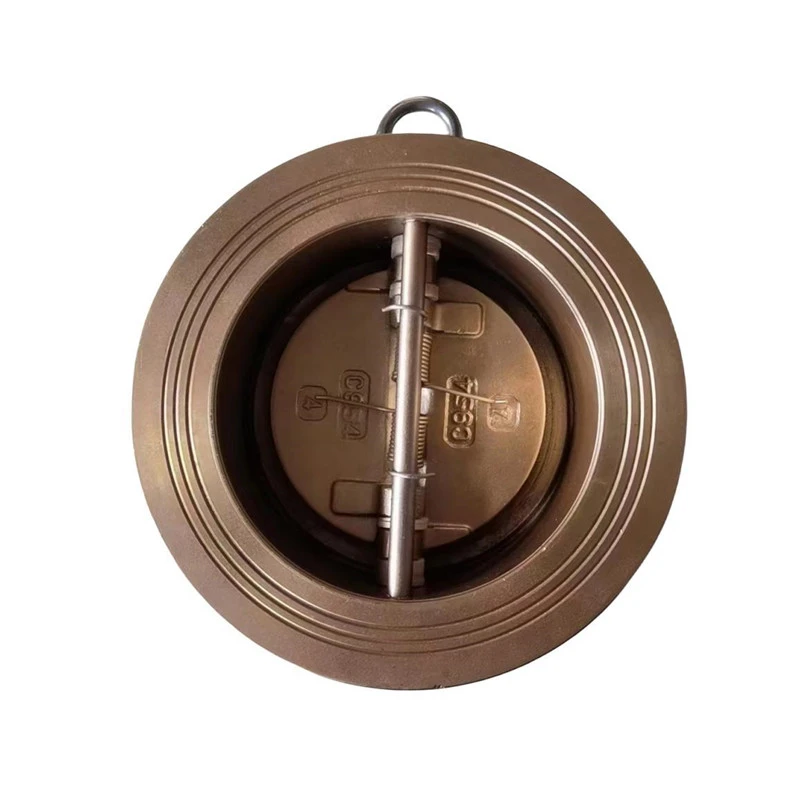

Структурная схема обратных клапанов-бабочек очень проста, и по сравнению с другими обратными клапанами их конструктивная длина очень мала. Обратный клапан-бабочка, также известный как обратный клапан-бабочка, соединен в форме пластины. Тарелка клапана состоит из двух полукруглых тарелок-бабочек, соединенных стержнем клапана и принудительно возвращающихся в исходное положение пружинами. Принцип работы дроссельного обратного клапана следующий: когда среда течет через канал корпуса клапана, давление среды превышает силу пружины, и две дроссельные заслонки открываются, клапан открывается, и среда течет; Когда среда перестает течь, под действием силы пружины две дроссельные заслонки возвращаются в исходное положение, и клапан закрывается, предотвращая обратный поток среды. Схема конструкции обратного клапана-бабочки Обратный клапан-бабочка, также известный как двухдисковый двухдисковый обратный клапан, его уплотнительная поверхность может быть изготовлена ​​из износостойкого материала или облицована резиной, с широким спектром применения и надежным уплотнением. Обратные клапаны-бабочки представляют собой автоматические клапаны, не требующие ручного управления. Этот тип клапана обычно используется для чистых трубопроводов, а также для промышленных, экологических, водоочистных и сантехнических систем высотных зданий для предотвращения обратного потока среды. Предотвратите обратный поток среды.









1. Небольшой размер, легкий вес и компактная конструкция.

2. Положитесь на момент пружины, чтобы быстро закрыться самостоятельно.

3. Может устанавливаться как на горизонтальных, так и на вертикальных трубопроводах.

4. Безопасная и надежная работа, хорошая защита от помех.

5. Линейное уплотнение с улучшенными характеристиками уплотнения позволяет добиться нулевой утечки при статическом давлении.

6. Высокая прочность сцепления между резиной и корпусом клапана позволяет эффективно предотвратить падение седла клапана во время использования.

7. Верхние и нижние фланцы, а также внутренние стенки корпуса клапана обработаны антикоррозионным маслом с твердой пленкой, чтобы избежать повреждения лакокрасочной пленки в процессе вулканизации резины после распыления, а также старения резинового седла клапана, вызванного вторичными воздействиями. высокие температуры.

8. Корпус клапана изготовлен из порошка эпоксидной смолы, обладает сильной адгезией и высокой ударной вязкостью.

9. Верхний и нижний фланцы герметизированы водопроводными линиями для лучшей герметизации.
