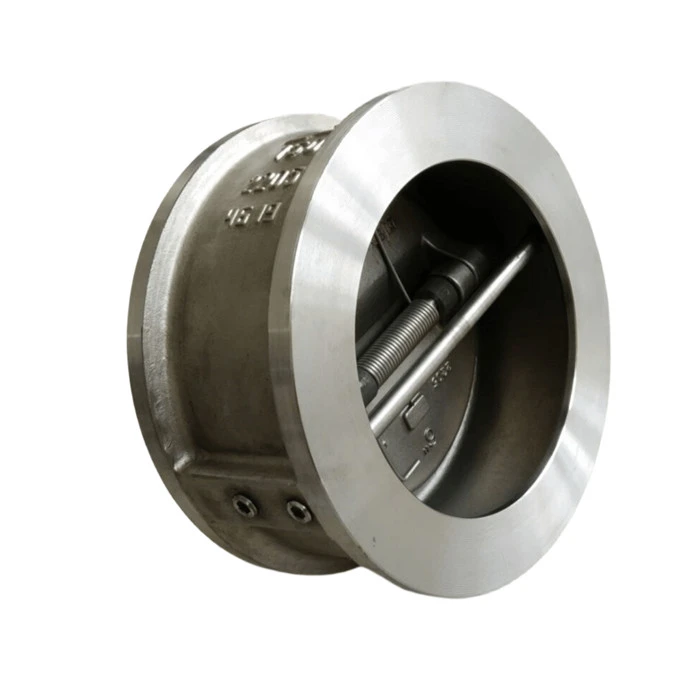

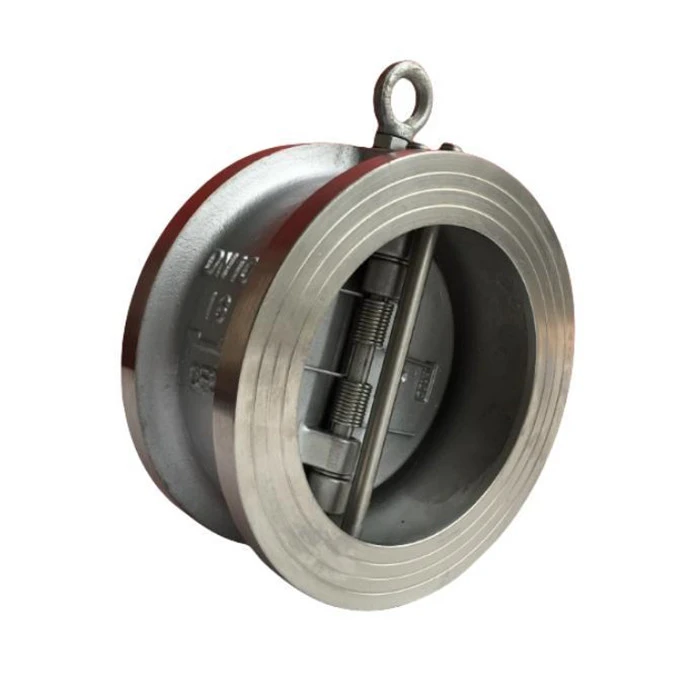

Обратный клапан-бабочка из нержавеющей стали

Название продукта: обратный клапан-бабочка из нержавеющей стали
Модель: DH77X-10/16P
Размеры: Ду40-Ду1000
Способ подключения: Вафля
Рабочее давление: PN16,PN10,150LB,5K,10K
Диапазон температур: -10 градус -100 градус
Покрытие: эпоксидное покрытие, наплавленное методом плавления, в соответствии с ANSI/AWWA C550.





Обратный клапан-бабочка из нержавеющей стали также является обратным клапаном поворотного действия, но представляет собой двухдисковый клапан, который закрывается под действием пружины. Восходящая жидкость толкает тарелку клапана в открытое положение. Клапан имеет простую конструкцию и зажимается между двумя фланцами, имеет небольшой габаритный размер и легкий вес.

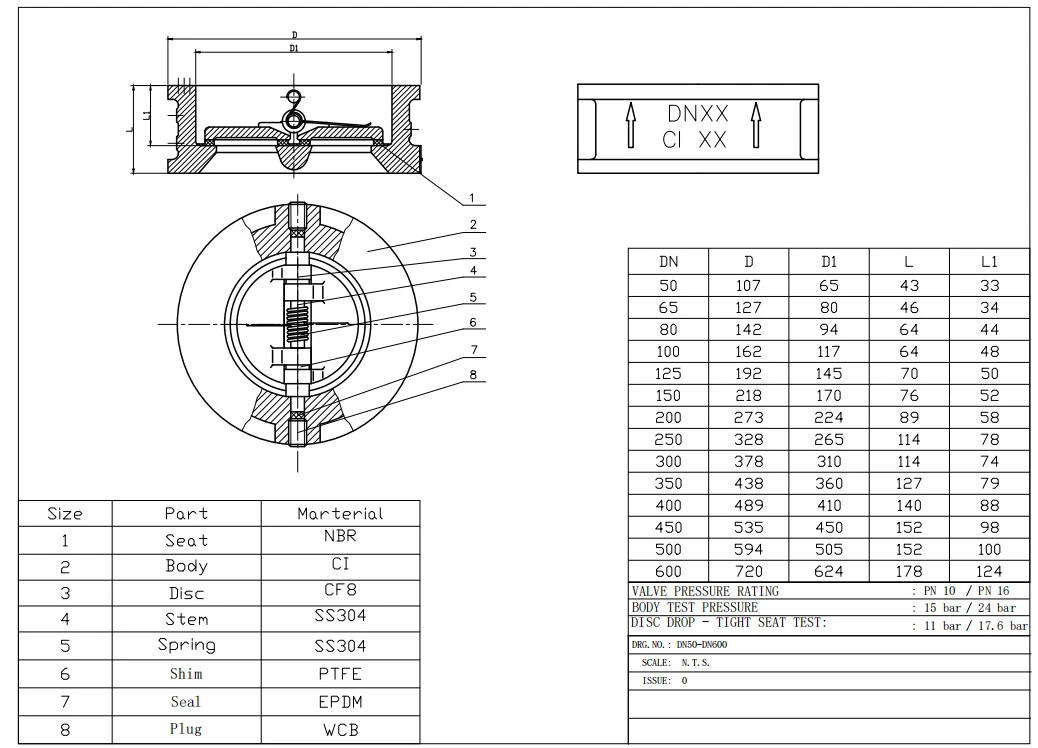

Обратный дроссельный клапан из нержавеющей стали имеет два подпружиненных диска D-образной формы, расположенных на ребристом валу поперек сквозного отверстия клапана. Эта конструкция сокращает расстояние, на которое перемещается центр тяжести тарелки клапана. По сравнению с однодисковыми обратными клапанами того же размера, эта конструкция также уменьшает вес диска клапана на 50%. Благодаря использованию пружины этот клапан очень быстро реагирует на обратный поток.









1. Легкая двухдисковая конструкция обратных поворотных дисковых клапанов из нержавеющей стали делает уплотнение седла и работу более эффективной.
2. Функция пружины с длинным плечом обратных дисковых клапанов из нержавеющей стали позволяет диску клапана открываться и закрываться без трения, а пружина независимо действует на закрытие диска клапана (DN150 и выше).
3. Опорная втулка шарнира обратного дроссельного клапана из нержавеющей стали снижает трение и сводит к минимуму явление гидроудара при остановке независимым диском клапана (большого диаметра).
4. По сравнению с обычными поворотными обратными клапанами, обратные поворотные клапаны-бабочки из нержавеющей стали имеют более прочную, легкую, меньшую, более эффективную и дешевую конструкцию. Этот клапан соответствует стандартам API 594. Для большинства размеров конструктивная длина этого клапана составляет всего 1/4 длины обычного клапана, а его вес составляет от 15% до 20% веса обычного клапана. Следовательно, он также дешевле поворотного обратного клапана. Его также проще установить.
5. Обратный дроссельный клапан из нержавеющей стали также имеет особые конструктивные особенности, что делает его высокоэффективным безударным обратным клапаном. Эти функции включают в себя свободное открытие при очистке, клапаны большинства размеров оснащены независимыми пружинными конструкциями и независимую систему поддержки дисков. Некоторыми из этих функций обратные клапаны не обладают. Двухдисковый обратный клапан-бабочка также может быть выполнен в виде корпуса клапана с выступающим выступом и двойным фланцем.
